DOPREDAJ! MCL61 fólia na tienenie magnetického poľa širka 61cm
Tieni striedavé nízkofrekvenčné magnetické polia, elektrické polia a vyššiefrekvenčné elektromagnetické žiarenie
Kompletné špecifikácie
Tieniaca fólia MCL61 je z amorfnej kobaltovej zliatiny na tienenie nízkofrekvenčného magnetického pola, nízkofrekvenčného elektrického poľa a vysokofrekvenčného elektromagnetického poľa.
MCL61 používa zliatiny na báze kobaltu, ktorého útlm závisí od frekvencie zmeny magnetických polí. Ak nie sú prítomné žiadne zmeny (napr. statických) magnetických polí (v blízkosti permanentných magnetov), produkt nebude klásť takmer žiadny odpor a útlm bude minimálny.
V porovnaní s MUMETALL® ma MCL mnoho výhod, MUMETALL® je mäkký a citlivý, účinnosť tienenia sa ohybaním a namahaním rýchlo stráca. Kobaltové pásy MCL61 sú flexibilné, ale dobre odolné aj na malých polomeroch ohybu. Útlm zostáva konštantný aj pri vysokom mechanickom namáhaní. Pretože kobaltové pásy sú len 20 µm tenké, ostré ako britva, MCL61 je v konečnej úprave laminovaná kvôli ochrane. Vďaka laminovaniu je MCL61 odolná proti korózii aj vo vlhkom prostredí. MCL61 možno ľahko strihať nožnicami.
Technické údaje:
• Šírka: 61 cm
• Útlm NF magnetických polí: 30 dB (97 %); útlm závisí od počtu fáz, obtočenia káblov, veľkosti plochy, apod.
• Veľkoplošné tienenie: Káble 1-2 vrstvy, poistkové rozvodné skrinky 2-4 vrstvy
• Útlm VF elektromagnetických polí: 70 dB
• Hmotnosť: 265 g/m²
• Hrúbka materiálu: 0.1 mm
• Farba: strieborná
• Permeabilita: µ 4 = 25,000 µ max. = 100,000
• Magnetická indukcia nasýtenia: 0.55 T
• Zloženie: kobalt 68%, železo 4%, molybdén 4%, niób 1%, kremík 16%, bór 7%, polyesterová laminácia
Od 1 metra je možné na požiadanie objednať aj po 0,1m častiach. Vačšie množstvá sú balené na 20m a 290m rolkách.
Použitie
Upozornenie: Rezné hrany sú ostré ako britva! Fóliu je ťažké prilepiť bez vzniku vrások a záhybov, najvhodnejšia je na pokrytie pevných stien.
Stena, strop, podlaha: Najvhodnejšie je použiť montážne lepidlo s vysokou viskozitou, ktoré sa drží na nesavých podkladoch. Vyhlaďte lepidlo, priložte fóliu, vyhládzajte tlakom na valček alebo stierkou. Vrstvy MCL61 by mali byť prekryté, vyrovnané na prekryvoch, premaľované komerčnou syntetickou disperznou farbou. MCL61 fólia nie je paropriepustná!
Uzemnenie

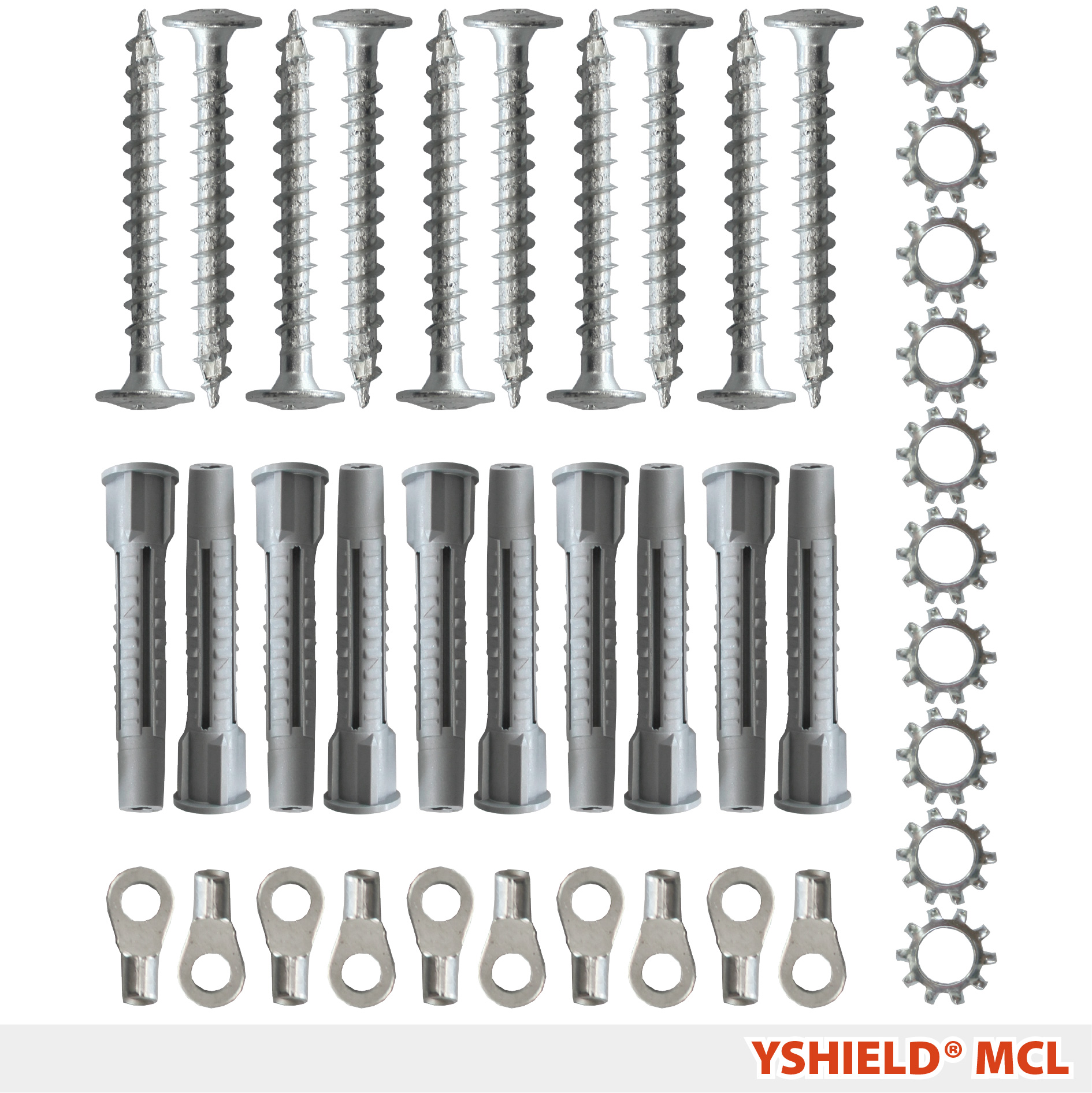

MCL61 je na povrchu elektricky izolovaná. Ak ju chcete uzemniť, každý pás musí byť priskrutkovaný so špeciálnou vrúbkovanou podložkou, ktorá prenikne cez vrchnú polyesterovú lamináciu. Môžete použiť uzemňovaciu sadu MCL
Účinnosť tienenia
Tieniaci útlm je pravidelne testovaný v laboratóriu, vysokofrekvenčný podľa ASTM D4935-10, nízkofrekvenčný magnetický podľa ASTM A698/A698M-07.
