Fólia MCF5 na tienenie magnetického poľa širka 5cm, dĺžka 20m

Kompletné špecifikácie

Tieniaca fólia MCF5 je produkt z amorfnej kobaltovej zliatiny na tienenie nízkofrekvenčného magnetického pola, nízkofrekvenčného elektrického pola a vysokofrekvenčného elektromagnetického pola.

MCF5 má šírku iba 5cm, preto sa odporúča na tienenie menších plôch v elektronických zariadeniach alebo pre káble.

MCF5 používa zliatiny na báze kobaltu, ktorého útlm závisí od frekvencie zmeny magnetických polí. Ak nie sú prítomné žiadne zmeny (napr. statických) magnetických polí (v blízkosti permanentných magnetov), produkt nebude klásť takmer žiadny odpor a útlm bude minimálny.

V porovnaní s MUMETALL® ma MCF5 mnoho výhod, MUMETALL® je mäkký a citlivý, účinnosť tienenia sa ohybaním a namahaním rýchlo stráca. Kobaltové pásy MCF5 sú flexibilné, ale dobre odolné aj na malých polomeroch ohybu. Útlm zostáva konštantný aj pri vysokom mechanickom namáhaní. Pretože kobaltové pásy sú len 20 µm tenké, ostré ako britva. MCF5 možno ľahko strihať nožnicami.

Technické údaje:
• Šírka: 5 cm, dĺžka 20m
• Útlm NF magnetických polí: 30 dB (97 %); útlm závisí od počtu fáz, obtočenia káblov, veľkosti plochy, apod.
• Veľkoplošné tienenie: Káble 1-2 vrstvy, poistkové rozvodné skrinky 2-4 vrstvy
• Útlm VF elektrických polí: 75 dB
• Hmotnosť: 265 g/m²
• Hrúbka materiálu: 0.1 mm
• Farba: strieborná
• Permeabilita: µ 4 = 25,000 µ max. = 100,000
• Magnetická indukcia nasýtenia: 0.55 T
• Zloženie: kobalt 69%, železo 4%, molybdén 4%, niób 1%, kremík 16%, bór 7%

Upozornenie: Rezné hrany sú ostré ako britva! Nie je k dispozícii samolepiaca verzia, lepiť ju možete obojstrannou lepiacou páskou, alebo použiť komerčné lepidlo napr. Pattex.

Uzemnenie
Vďaka vodivému povrchu je materiál MCF5 ľahko kontaktovateľný a uzemniteľný pre nízkofrekvenčné elektrické polia.

Účinnosť tienenia

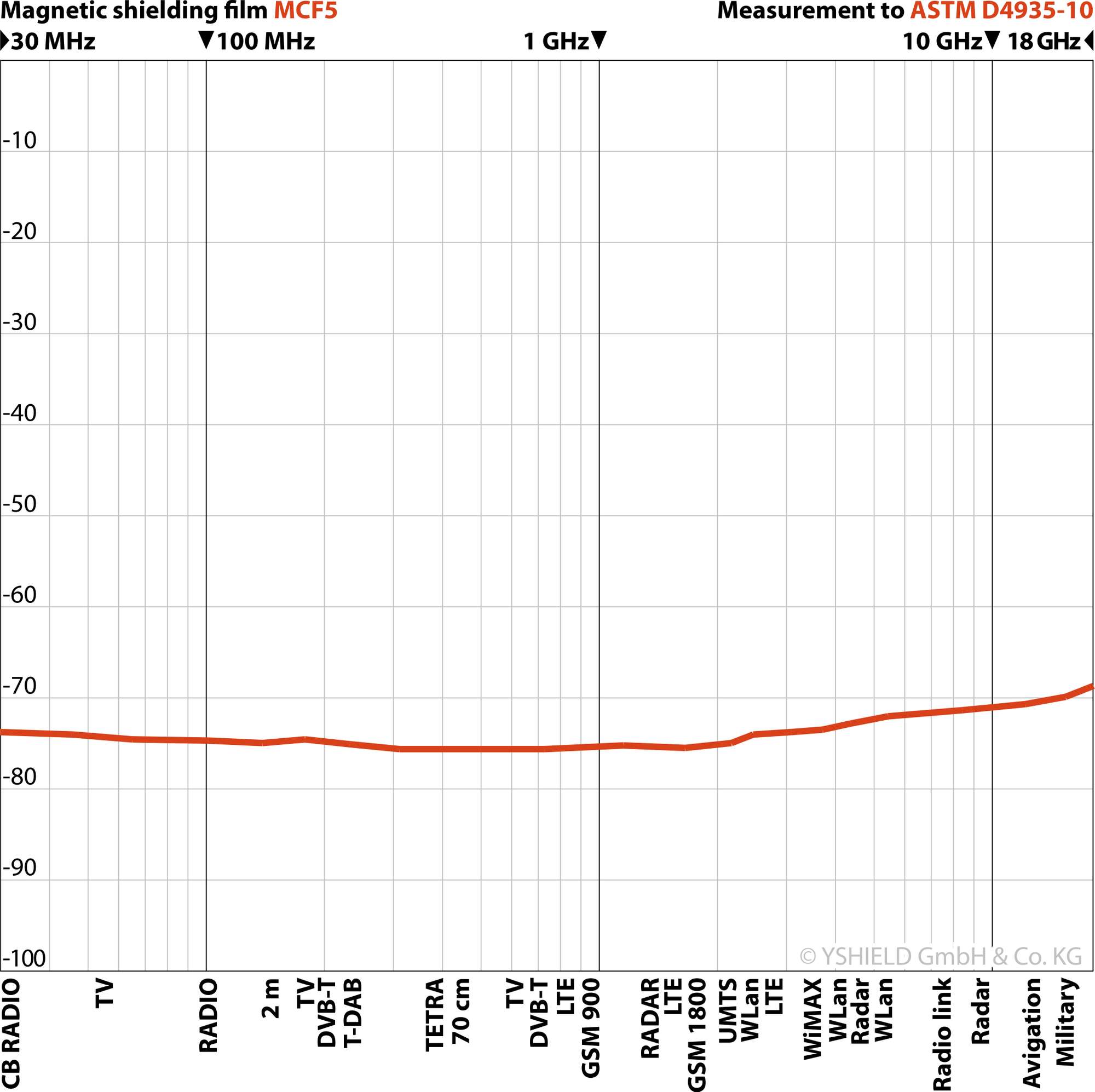

Tieniaci útlm je pravidelne testovaný v laboratóriu, vysokofrekvenčný podľa ASTM D4935-10, nízkofrekvenčný magnetický podľa ASTM A698/A698M-07.
